材质、表面处理
| SLEC-B | |
|---|---|
| 主体 | SCM435 四氧化三铁保护膜（黑） |
| 强度等级 | 10.9 |
用途
直线导轨用轨道的固定/工件・夹具的固定/重物的位置微调特点
紧固螺丝时，从螺丝的轴心发生偏心的头部可强力夹紧工件。通过楔效应，可利用很小的紧固扭矩获得极大的夹紧力。
采用可承受大紧固扭矩的梅花槽＊1。
⇒梅花槽螺丝的特点请使用专用扳手SKX进行安装、拆卸。
在狭窄场所安装、拆卸时，请使用对应窄处作业梅花槽扳手SKX-N。
适用于固定直线导轨的轨道。偏心后的头部将直线导轨用轨道压紧于安装基准面，从而能够在安装时轻松确保精度。并且，能够防止长期使用后产生的翘曲和错位，保持安装精度。
SLEC-B-EL为无电解镀镍型。适用于需要具有耐腐蚀的场合。
＊1： 梅花槽的形状在JIS B 1015：2008（ISO 10664：2005）“外螺纹零部件用梅花槽"中有规定。
由于经过精密加工的基准面能承受夹紧荷重，夹紧时的耐久性提高。
使用例
工件、夹具的固定。

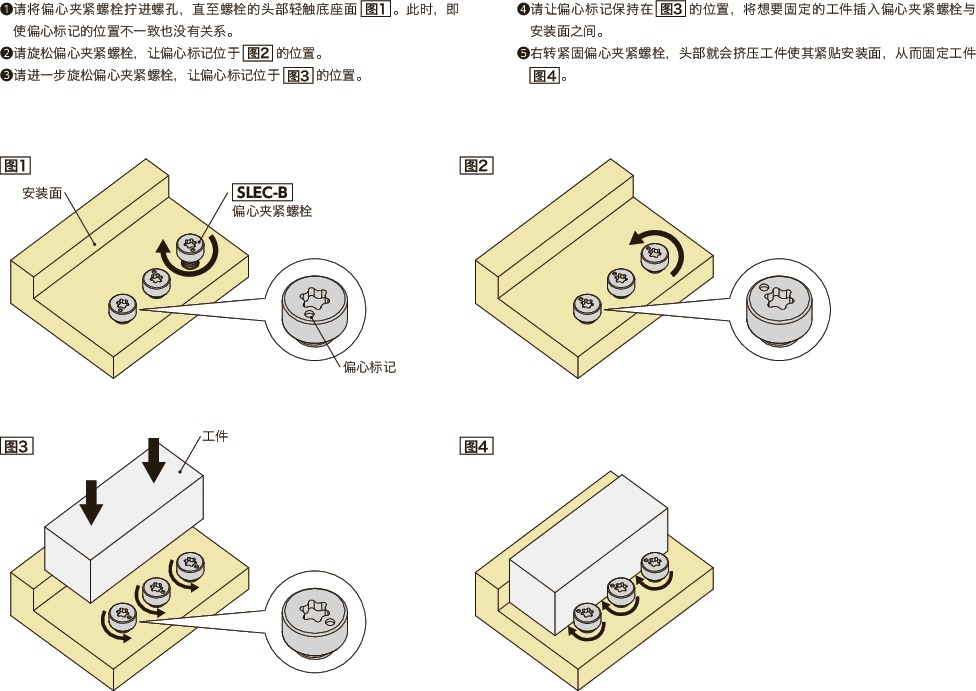

安装方法
安装尺寸
单位 : mm
| 型号 | E | M | B H8 基准面用 | 调节范围 min./max. | s max. |
|---|---|---|---|---|---|
| SLEC-M3-B | 3.10～+0.3 | M3 | 3.35 | -0.1/0.7 | 3.3 |
| SLEC-M4-B | 3.150～+0.3 | M4 | 4.5 | -0.05/0.75 | 4.1 |
| SLEC-M5-B | 3.90～+0.3 | M5 | 5.5 | -0.05/0.75 | 5.3 |
| SLEC-M6-B | 4.650～+0.3 | M6 | 6.5 | -0.15/0.85 | 5.5 |
| SLEC-M8-B | 6.050～+0.5 | M8 | 8.5 | -0.35/1.25 | 7 |
线性导轨用导轨的推荐尺寸
单位 : mm
| 导轨公称尺寸 | 轨道宽度 W | 适用偏心夹紧螺栓 | |
|---|---|---|---|
| #9 | 9 | SLEC-M3-B | SLEC-M4-B |
| #12 | 12 | SLEC-M3-B | SLEC-M4-B |
| #15 | 15 | SLEC-M3-B | SLEC-M4-B |
| #20 | 20 | SLEC-M4-B | SLEC-M5-B |
| #25 | 23 | SLEC-M5-B | SLEC-M6-B |
| #30 | 28 | SLEC-M6-B | SLEC-M8-B |
| #35 | 34 | SLEC-M8-B | |
偏心夹紧螺栓可能与线轨滑座等接触时，请降低偏心夹紧螺栓的安装面以避免接触。
使用于线性导轨时，请压在线性导轨螺栓的位置。
