【卫生型设计】NBK管式拉手UXAFS-HD

　　今天为大家介绍一款卫生型设计的管式拉手UXAFS-HD，采用相当于 SUS304 的不锈钢制造，耐腐蚀性优良，安装面及管安装孔密封设计，可有效防止异物或液体进入。适用于对卫生管理要求严格的食品机械、医药品机械等场景。


　　01 产品详情

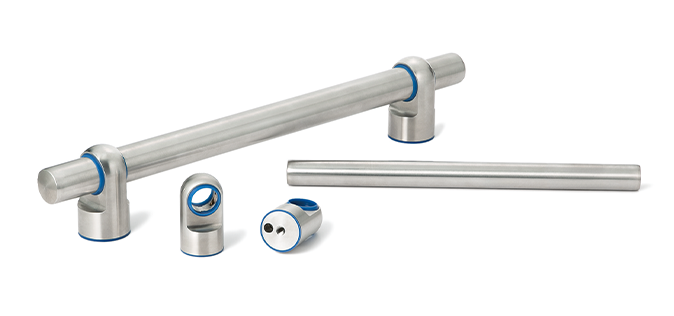

　　管式拉手 - 卫生型设计      UXAFS-HD

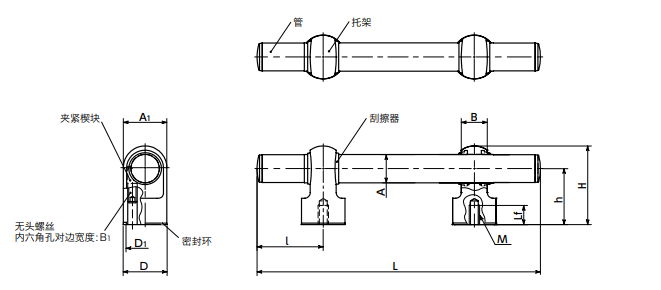

02 形状图

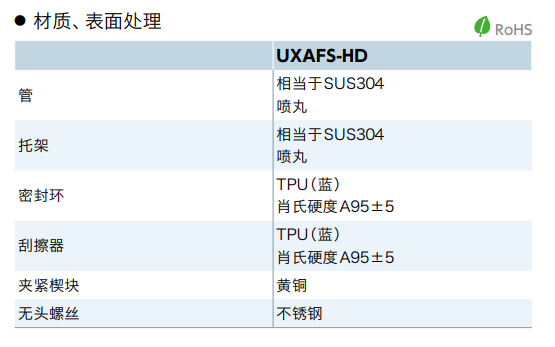

03 材质、表面处理


04 特点


　　卫生型设计的管式拉手。适合于要求进行卫生管理的食品机械、医药品机械等用途。


　　有关卫生型设计请参阅“卫生型家族”。


　　管、托架采用相当于SUS304的不锈钢制造，耐腐蚀性优良。


　　安装面及管安装孔都进行了密封，可防止异物或液体进入管式拉手内部及安装面的间隙。


　　可调整托架的位置。拧紧无头螺丝，夹紧楔块即可固定管和托架。


　　如果拉手承受的载荷较大，可以追加专用托架USAFS-HD。USAFS-HD


　　表面处理小于Ra0.8μm。清扫性优良。


　　密封环使用了容易与食品区分的蓝色。此外，还使用了符合美国食品药品监督管理局(FDA)标准的材料。


　　符合EHEDG(欧洲卫生工程・设计集团)制定的规范。


　　已取得DGUV(德国法定灾害保险)制定的规范的认证。


　　可使用温度：-20℃～110℃


　　05 使用注意事项



　　请注意，托架的安装位置离管端面的距离不可小于I尺寸。

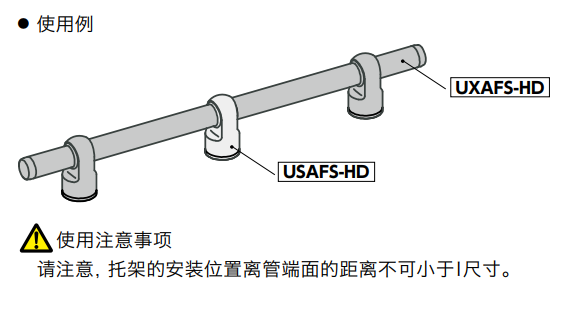

　　06 使用例

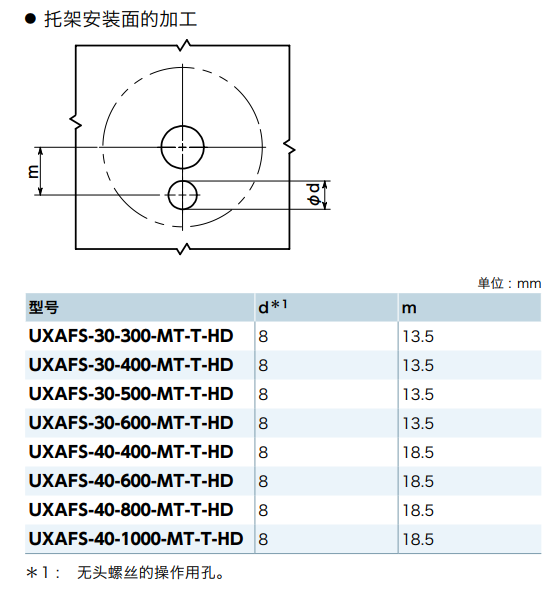

07托架的安装面加工


08 相关产品

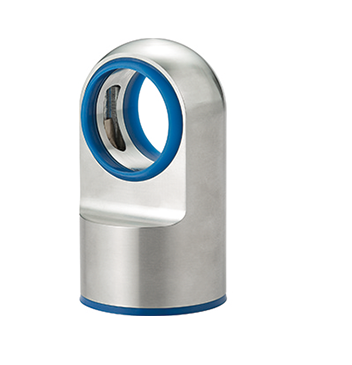

　　备有专用托架USAFS-HD。USAFS-HD
